- 23 juin 2006 - L'attelage.

Le cadre de la barre oscillante au nettoyage:

cadre b.o.

Et la barre oscillante en attente du même traitement
A noter que ce montage était proposé par la société Lemoine de Reims, il était très pratique pour atteler des outils trainés ou la presse.


barre oscillante

L'ensemble attelage et trois point en "cabine de peinture"

> peinture

Comme on a fait le tour, on va terminer par l'arrière, l'attelage 3 points. Bien entendu les vis de chandelle étaient toutes deux grippées dans les corps. il a fallu chauffer ceux ci pour enfin arriver à désolidariser les deux parties, il n'y a pas de photo, car peu d'intérêt. Par contre, pour aller chercher l'écrou en fond de tête de chandelle et ainsi récupérer la vis il s'est avéré nécessaire de percer celui ci.

carter de chandelle

Une visite chez le dentiste s'impose, avec deux vis malades nous allons en confectionner une correcte.

dentiste....

La deuxième vis, le pignon est nickel, mais le filet fortement abîmé, donc je récupère celui ci et l'emmanche sur l'autre vis, le tour est joué.

réparé

Voici comment se présente un ensemble de réglage de hauteur de chandelle.

chandelle en place

et puis vint le tour de la boite à outils:

boitazout

On complète par l'armature de siège, c'est un premier modèle:

siège

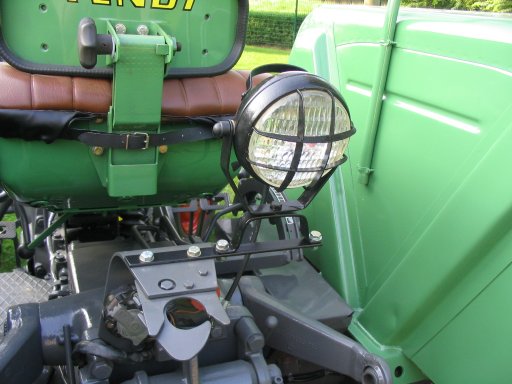

Que l'on accompagne d'un phare de travail Auteroche rénové:

support gauche

Et on rachève avec un autocollant d'origine trouvé sur internet .... le luxe !

autocollant

Vue d'ensemble fort satisfaisante:

vue arrière
