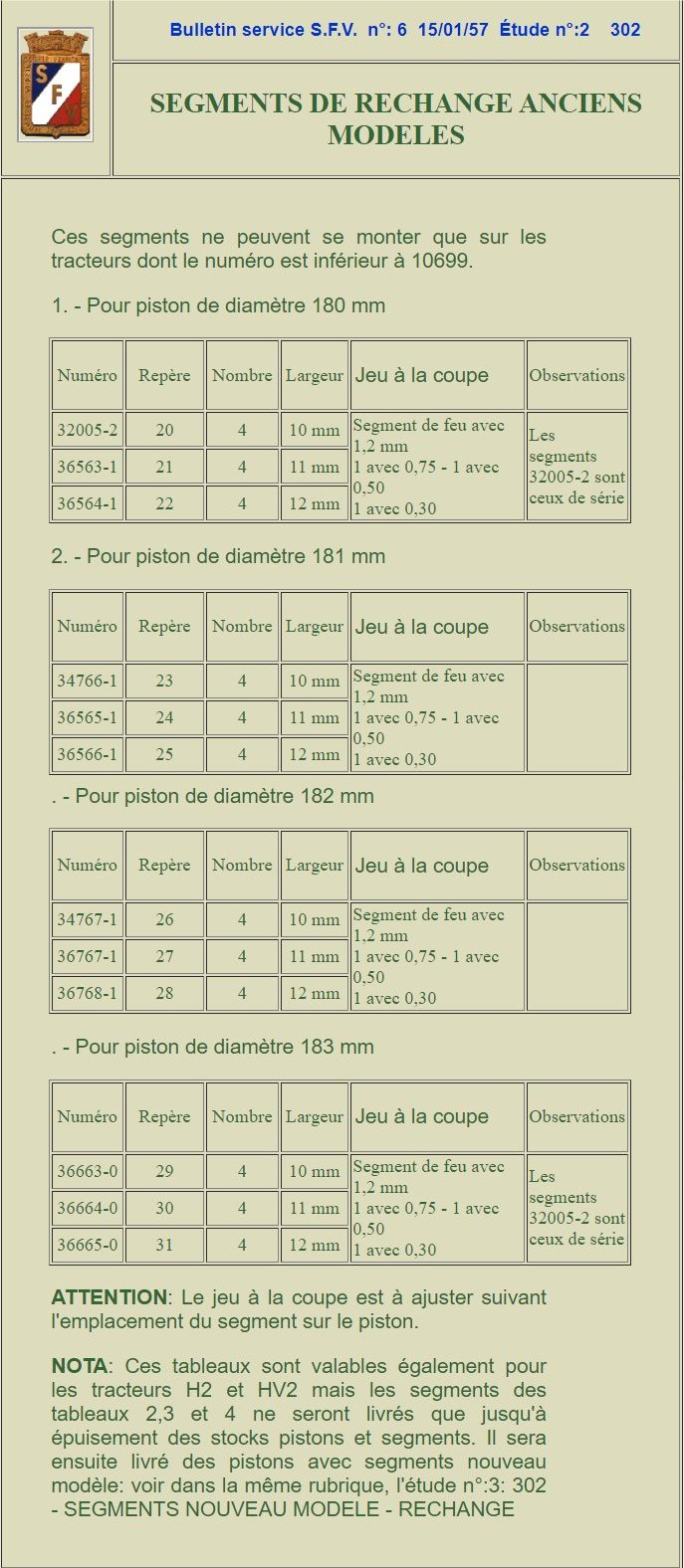

Bulletin service S.F.V.  n°: 6  15/01/57  Étude n°:2    302

SEGMENTS DE RECHANGE ANCIENS MODELES


Ces segments ne peuvent se monter que sur les tracteurs dont le numéro est inférieur à 10699
.

1. - Pour piston de diamètre 180 mm

Numéro Repère Nombre Largeur

Jeu à la coupe

Observations
32005-2
20
4
10 mm Segment de feu avec 1,2 mm
1 avec 0,75 - 1 avec 0,50
1 avec 0,30
Les segments 32005-2 sont ceux de série
36563-1
21
4
11 mm
36564-1
22
4
12 mm

2. - Pour piston de diamètre 181 mm

Numéro Repère Nombre Largeur

Jeu à la coupe

Observations
34766-1
23
4
10 mm Segment de feu avec 1,2 mm
1 avec 0,75 - 1 avec 0,50
1 avec 0,30

36565-1
24
4
11 mm
36566-1
25
4
12 mm

. - Pour piston de diamètre 182 mm

Numéro Repère Nombre Largeur

Jeu à la coupe

Observations
34767-1
26
4
10 mm Segment de feu avec 1,2 mm
1 avec 0,75 - 1 avec 0,50
1 avec 0,30

36767-1
27
4
11 mm
36768-1
28
4
12 mm

. - Pour piston de diamètre 183 mm

Numéro Repère Nombre Largeur

Jeu à la coupe

Observations
36663-0
29
4
10 mm Segment de feu avec 1,2 mm
1 avec 0,75 - 1 avec 0,50
1 avec 0,30
Les segments 32005-2 sont ceux de série
36664-0
30
4
11 mm
36665-0
31
4
12 mm

ATTENTION: Le jeu à la coupe est à ajuster suivant l'emplacement du segment sur le piston.

NOTA: Ces tableaux sont valables également pour les tracteurs H2 et HV2 mais les segments des tableaux 2,3 et 4 ne seront livrés que jusqu'à épuisement des stocks pistons et segments. Il sera ensuite livré des pistons avec segments nouveau modèle: voir dans la même rubrique, l'étude n°:3: 302 - SEGMENTS NOUVEAU MODELE - RECHANGE
